濟南龍湖春江悅茗小區E地塊社區中心

時間:2021年11月26日 瀏覽:次

設計單位：山東省建筑設計研究院有限公司

設計人員：吳晨光，王佃友，殷凱，李偉，李金波，李剛，萬雷，段新美

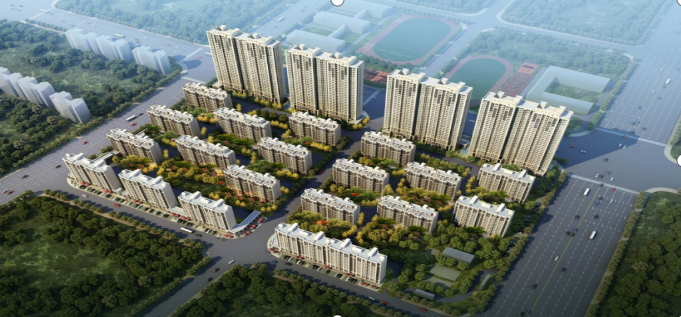

本項目龍湖·春江悅茗小區位于濟南市歷城區，本區位于濟南市中心東北側，距離中心9公里，地塊南北臨近東西干道世紀大道，東西兩側臨近區域南北主干路龍鳳山路、唐冶西路及唐冶東路。項目總建筑面積約26萬平米，其中地上20萬平米，地下6萬平米。東西兩區戶型、材料、塔樓部分基本一致。

在項目起始階段，東區與西區均擁有完整的二維CAD建筑專業初步設計圖紙。
項目計劃：西區14號樓采用三維團隊，以BIM方式出施工圖；其他建筑采用二維團隊，以CAD方式出施工圖。
地下車庫綜合排布、場地施工部署以及戶型精裝設計，14號樓產業化設計以BIM方式出施工圖。

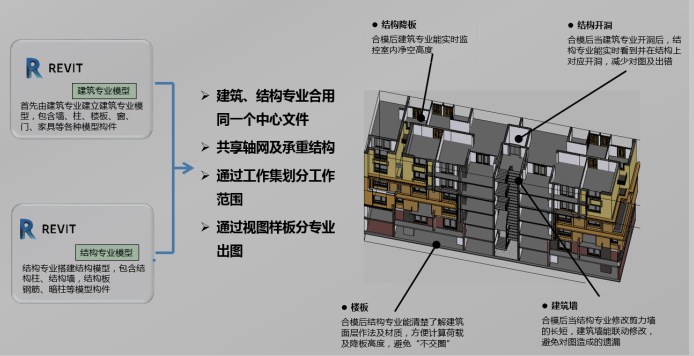

建筑、結構專業合用同一個中心文件，共享軸網及承重結構，通過工作集劃分工作范圍，通過視圖樣板分專業出圖。可以減少模型出錯，兩個專業間實施監控。雙專業合模優勢：
避免專業間重復勞動、避免專業間對圖、減少出圖二維修飾、利于三維算量與統計；
給排水專業、電氣專業、暖通專業合用同一個中心文件，通過工作集劃分工作范圍及權限，通過視圖樣板分專業出圖。
三專業合模優勢：實時協同、模型內糾錯、模型內管綜、利于清單統計。
為本項目建立LOD體系即BIM模型精度體系，根據設計要求，模型應能夠分別滿足LOD100~LOD300的精度要求，建筑專業包含陽臺、空調機位、墻體、樓板、門窗等構件，結構專業包含混凝土結構柱、混凝土結構梁、剪力墻、樓梯等構件，設備專業包含風機盤管、風機、新風風管、回風風管等構件，電氣專業包含強電線槽、變壓器、配電箱、控制柜、燈具、插座、弱電線槽等構件。
結構專業完成BIM模型設計后，通過Revit導出為CAD圖紙，后期配合PKPM和YJK結構軟件加入鋼筋計算等步驟。
水電暖專業完成BIM模型設計后，通過Revit導出為CAD圖紙，明確各類設備安裝方式與安裝高度。
最終單體出圖比例：
建筑專業BIM模型出圖率為83%
結構專業BIM模型出圖率為27%
設備專業BIM模型出圖率為85%
電氣專業BIM模型出圖率為22%
